噴淋塔

來源：上海冠戈|發布時間：2019-05-09| 瀏覽數：載入中...

     噴淋塔是一種處理各種細小顆粒物及各類有機、無機廢氣的濕式處理設備，廣泛用于工礦企業、大專院校、科研單位等產生上述污染氣體的場合。
      它的基本工作原理是通過氣液逆向運動、充分接觸的方式，使污染氣體與含有消除劑的噴淋液全方位的交合、包融，使氣體中的顆粒物被洗刷下來，酸（堿）氣體被中和反應掉，有味廢氣被溶解于液體中或被液體中所含的消除劑分解，達到氣體中的污染物被消除的目的。
      噴淋塔由塔體、填料、噴淋系統、氣液分離器、循環水泵、儲液箱及加液投放系統組成。塔高5000mm，塔徑Φ800-Φ2600mm，箱體為耐腐蝕的材質，如不銹鋼、PP、PVC、玻璃鋼等。噴淋系統通常采用二級噴淋方式，每級對應一層填料層，填料層由數量眾多的多面多孔的球狀體或圓柱體迭加而成，材質為PP或陶瓷。噴淋液從噴淋系統的液體分離器從上向下高速噴出，與從塔下部進氣口進入的污染氣體在填料層面進行交會、密切接觸，使污染氣體中的顆粒物下泄到箱體底部的儲液箱內，可溶性的有機、無機氣體則溶解于液體中下流到儲液箱內，不可溶的有機、無機氣體可以通過在液體中加入針對性的消除劑，使其發生化學反應形成鹽類物質下沉到儲液箱中。一般經過二級噴淋方式，可基本消除氣體中的污染物及氣味。塔身的一側配有循環水泵，它可將儲液箱內的液體通過噴淋系統源源不斷的向塔上部的液體分離器輸送噴淋液，形成循環，周而復始。加液投放系統由計量泵、在線檢測儀、加液箱及控制器組成，通過在線檢測儀的測量反饋，由計量泵根據需要從加液箱中抽取定量的消除劑輸送到儲液箱內，以保持儲液箱內液體化學反應所必須要求的濃度。
         為了避免氣體攜走噴淋液，在塔頂部配置了氣液分離器，可有效截留住噴淋液。噴淋液在脫液處理后循環使用。但噴淋液在使用中終  會有少量損耗，因此，位于塔底部的儲液箱要適時補充噴淋液。
        儲液箱底部一側有排污閥門，用于定期排掉沉積在儲液箱的固體廢物，或?qū)娏芤哼M(jìn)行全部更換。
        塔內的流速控制在1m/s以下，以確保氣液混合的時間大于3秒，氣液比大于2.5，可達到最佳的處理效果。
        工藝流程
         有害廢氣→DJL處理塔→風機→排風管→15m以上高空排放。

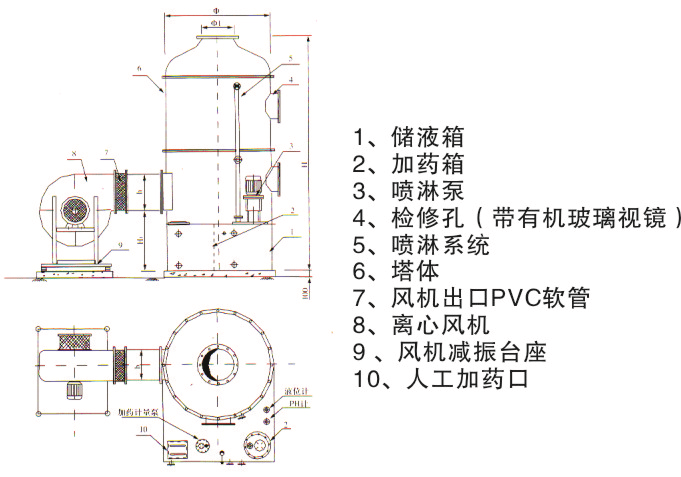

噴淋塔結構示意圖：
